Чеширский окуляр для юстировки телескопа

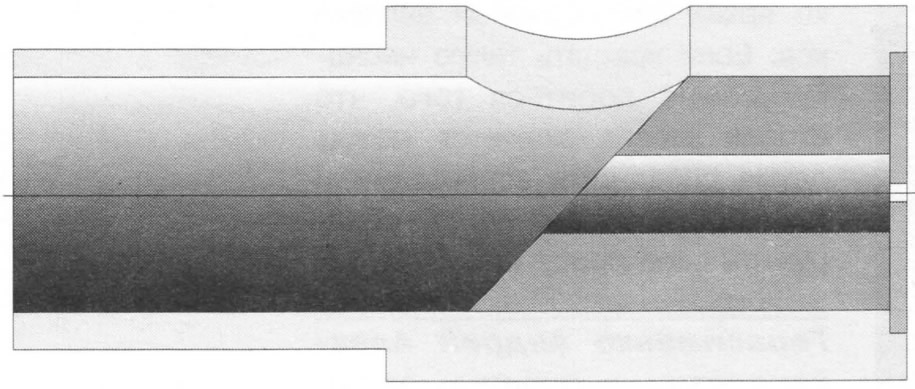

Уже более 70 лет прошло с того момента, как профессор Ингишского университета Ф. Дж. Чешир изобрел окуляр оригинальной конструкции, предназначенный для юстировки телескопа. По сути дела это скорее не окуляр, а окулярная насадка, вставляемая вместо него в окулярный узел. Она состоит из отрезка трубы диаметром 1.25 дюйма (или другого, соответствующего посадочному диаметру ваших окуляров), в которой сзади размещена алюминиевая вставка, скошенная в передней части под углом 45°.

Наклонная поверхность вставки должна быть слегка отполирована, чтобы хорошо отражать свет. Для ее освещения в боковой поверхности окулярной насадки делается специальный вырез произвольной формы. Для прохода отраженных пучков лучей к глазу по оси вставки делается отверстие диаметром порядка 10 мм. Непосредственно примыкающая к глазу часть алюминиевого цилиндра снабжается крошечной диафрагмой с отверстием диаметром около 1 мм.

Используется устройство следующим образом. Вставив его вместо окуляра в окулярный узел, разворачиваем насадку таким образом, чтобы в прорезь попадали лучи света от неба или еще какого-нибудь источника света. Отразившись от скоса цилиндра, кольцевой пучок света направляется внутрь трубы телескопа, где отражается от поверхностей зеркал и возвращается обратно. В результате, в "поле зрения" мы увидим несколько колец различной интенсивности, а также силуэты главного и вторичного зеркал. Задачей юстировщика будет при помощи разворотов зеркал найти такое их расположение, при котором все кольца и силуэты зеркал окажутся концентричными. Процесс юстировки с использованием такого "окуляра" несложен и при небольшом навыке проводится достаточно быстро.

Сама же методика регулировки телескопа системы Ньютона более подробно описана в предыдущей заметке Анатолия Крылова.
