Оговорюсь сразу, что для изготовления приличной механики нужна мастерская, оснащенная токарным, фрезерным и сверлильным станками с соответствующими инструментами и оснасткой. Кроме того, необходимо обладать навыками слесарно-сборочных работ и работы на этих станках. К сожалению, для изготовления хороших астрономических приборов другого пути нет. На мой взгляд, рекомендуемый в некоторых книгах и журналах способ изготовления астроприборов из заводского утиля, мягко говоря, не практичен. Для подгонки и переделки деталей мастерская все равно необходима, времени и сил уйдет так же немало, а результат?
Я не видел ни одного приличного инструмента, собранного из утиля. Единственное, чем не следует пренебрегать — это стойками, колоннами, подставками и опорами. Можно и нужно использовать также некоторые детали как материал или заготовки.
Штатив для бинокля
Для многих любителей астрономии первым наблюдательным инструментом является бинокль или небольшая зрительная труба. К сожалению, наша промышленность не выпускает специальных штативов, предназначенных для биноклей и других малых инструментов. Правда, в комплект бинокля 20x60, выпускаемого Загорским оптико-механическим заводом, входит кронштейн для крепления бинокля на фотоштативе. Гнездо с такой же резьбой имеет и зрительная труба "Турист". Установив один из этих приборов на штативе с панорамной головкой, уже можно приступать к наблюдениям, ничего больше не добавляя. Но так удобно разглядывать только земные предметы или объекты, находящиеся невысоко над горизонтом. Другое дело, если нужно найти какую-нибудь туманность или галактику, расположенную вблизи зенита.
При наблюдении невооруженным глазом объектов, находящихся на разных высотах, человек поднимает и опускает голову. При этом движении максимальная разность вертикального расстояния глаз от земли у разных людей составляет приблизительно 150-200 мм. При наблюдении же с биноклем или трубой чем ближе к зениту находится объект, тем выше поднимается прибор и опускаются окуляры, и теперь, чтобы заглянуть в окуляр (или окуляры), надо присесть или изменить высоту штатива. И то и другое неудобно.

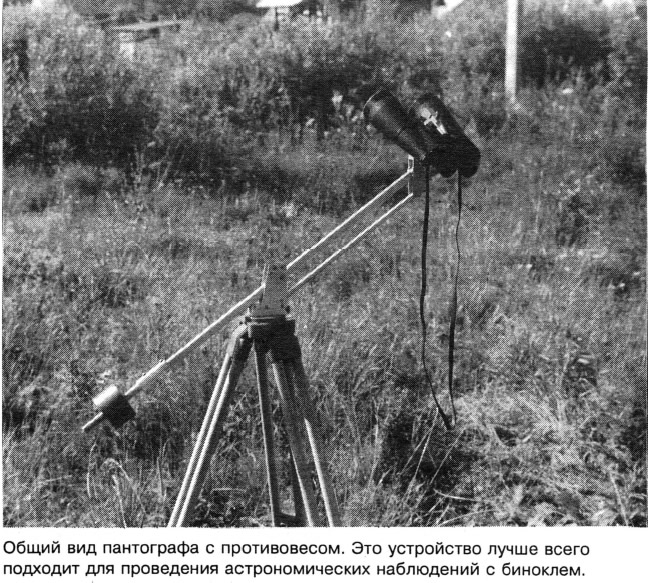

Чтобы скомпенсировать изменение вертикальных расстояний между глазами и окуляром и не приседать в случае изменения высоты объекта над горизонтом при наведении прибора, вполне подойдет такое нехитрое приспособление, как пантограф с противовесом.
Материал и сечение несущей штанги пантографа подбираются в зависимости от массы бинокля или другого инструмента. Это может быть труба круглого или квадратного сечения, швеллер и даже деревянная рейка. Надо только сделать такое сечение, при котором штанга не будет заметно прогибаться и дрожать от малейшего прикосновения к инструменту.
Нижнюю штангу можно сделать и меньшего сечения, поскольку она работает не на изгиб, как верхняя, а только на сжатие и растяжение. Вертикальный ход пантографа в 300 мм будет вполне достаточен дня любого бинокля.

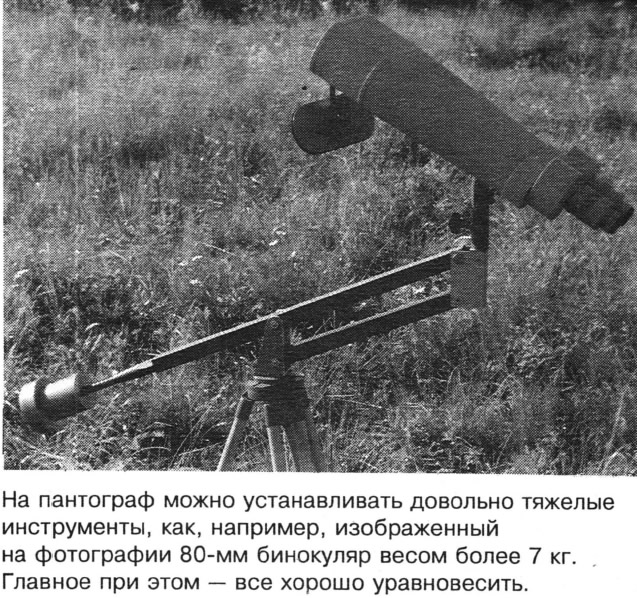

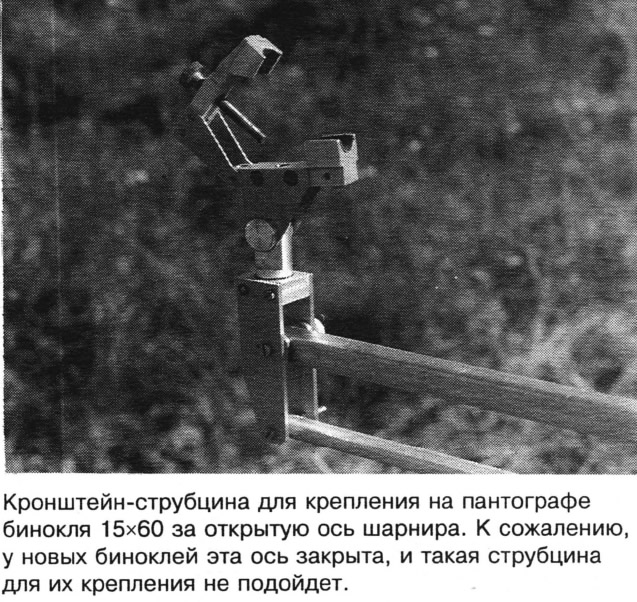

На подобный пантограф можно установить и бинокль, и подзорную трубу, и даже школьные рефракторы. У меня на пантограф устанавливается бинокуляр с объективами 80 мм и увеличением 20 и 40 крат, имеющий массу более 7 кг.
Сам же пантограф крепится к треноге. Как показала практика, желательно чтобы вдоль горизонта вращался и сам пантограф на треноге, и прибор на пантографе. Наблюдать в бинокуляр, установленный на пантографе — одно удовольствие, правда, благодаря противовесу, масса его увеличилась почти вдвое.
Немного об астрофотографии
Несколько слов хотелось бы сказать об астрофотографии. Построив хорошую экваториальную монтировку для телескопа, на ней, как правило, предусматривают кронштейны для крепления фотокамеры со штатным или сменным объективом. И съемка звездного неба при использовании телескопа в качестве гида никаких трудностей не вызывает. Важно только правильно выставить полярную ось телескопа.
Но можно идти и другим путем, особенно если вас увлекает главным образом фотографирование больших звездных полей. Для этой цели мною был собран маленький настольный экваториал, сделанный специально для двух малоформатных фотокамер. И хотя на нем установлен гид с крестом нитей и подсвеченным полем, фотографировать им можно и не глядя на небо. На круге червячной передачи нанесены риски, и при фокусном расстоянии объектива около 100 мм нужно просто поворачивать круг на одну риску через каждые 3 секунды, разумеется, при правильной установке полярной оси.

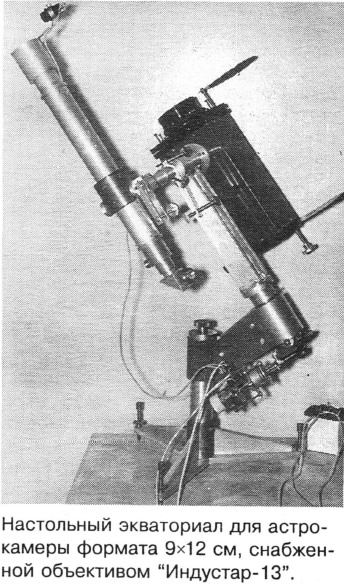

Позднее я изготовил еще один настольный экваториал, на который установил самодельную астрокамеру формата 9x12 (F=300 мм) с объективом "Индустар-13". В нем уже используется часовой механизм с электроприводом, у которого коррекция по прямому восхождению осуществляется с выносного пульта. Для изготовления гида был взят объектив от подзорной трубы диаметром 50 мм (F=500 мм). У гида имеется подсветка поля зрения и крест нитей. Для выбора звезды, по которой можно вести камеру, гид может отклоняться от центра фотографируемого участка на несколько градусов микрометрическими винтами. При таком небольшом фокусном расстоянии астрокамеры дифференциальная рефракция не скажется на качестве снимка даже при большем угловом расстоянии между звездой и центром фотографируемого поля.
Конечно, дизайн этих приборов оставляет желать лучшего, но они были сделаны более 20 лет назад. При этом практика показала, что настольных вариантов астрономических приборов лучше не проектировать и не делать, так как столы обычно не бывают достаточно жесткие, а искать подходящую подставку не легче, чем сразу предусмотреть нормальный штатив.
Мелкая оптика
В заключение, остановлюсь на "мелкой" оптике, как то: окуляры, микрообъективы, линза Барлоу, зенит-призма, искатель полюса и так далее. В принципе, разделения в отношении к любой оптике быть не должно. Оптика есть оптика, и относиться к ней надо бережно и осторожно. У любителей же почему-то сложилось мнение, что окуляр или линза Барлоу — это второстепенная, хотя и необходимая часть телескопа. Смею заверить, что это совершенно не так. Поцарапанные или грязные окуляры, линза Барлоу, могут безнадежно испортить изображение, созданное самым хорошим объективом. Поэтому и относиться к ним надо с должным трепетом.
Для своей "мелочевки" у меня есть несколько деревянных коробок (одна была бы слишком велика), и для каждого предмета в ней сделано гнездо или ложемент из упругого пенопласта — такой материал применяется для изготовления ложементов в упаковке импортной электроники. Этот материал как будто создан для этих целей. Он не царапает покрытие оптических деталей и оправ, не впитывает влагу, не собирает пыль, в отличие от любой текстильной ткани (сукно, бархат, фланель и так далее). Пенопласт хорошо склеивается клеем "Момент" или БФ-88 и легко поддается обработке острыми инструментами. Для окуляров из этого материала у меня сделаны квадратные брусочки с гнездами, для каждого свой, поскольку высота окуляров разная. Все они вложены как детские кубики в коробку с крышкой. В зависимости от того, какие окуляры мне понадобятся при наблюдениях, из этих "кубиков" я набираю в отдельную коробку линейку необходимых окуляров. Если это наблюдения протяженных туманных объектов, то беру длиннофокусные окуляры: 24 мм, 15 мм и 10 мм. Если предстоят наблюдения Луны, планет или двойных звезд, беру окуляры посильнее: 18 мм, 10 мм, 5 мм и линзу Барлоу.
Окуляры в кармане

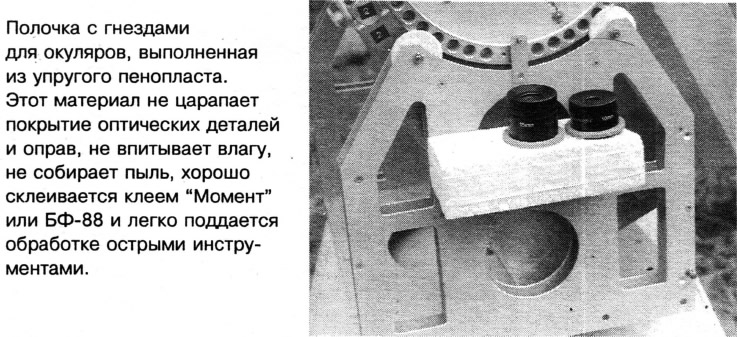

Известно, что окуляры ни в коем случае нельзя класть в карманы — доставая их оттуда можно быстро запачкать поверхности линз пальцами. Поэтому любители часто приспосабливают на монтировки своих телескопов специальные полочки с гнезда ми для окуляров и линзы Барлоу. Такой способ размещения окуляров очень удобен, однако при длительных наблюдениях может произойти выпадение росы на остывшие и ничем не защищенные поверхности линз. Чтобы этого не произошло, для окуляров следует предусмотреть специальные крышки, в качестве которых могут быть, например, входящие в комплект к телескопу "Мицар" светофильтры.

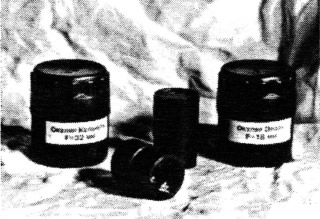

Но есть еще один способ содержать окуляры в чистоте и безопасности — предусмотреть для каждого из них индивидуальное "укрытие". Варианты здесь могут быть самые разнообразные. Для распространенных окуляров к серийным отечественным телескопам подходят, например, футляры от комплектов удлинительных колец к фотоаппарату "Зенит", которые можно купить в магазине фотопринадлежностей. Для предотвращения ударений окуляров о стенки коробочек их следует проложить изнутри поролоном. Теперь остается лишь приклеить на внешние стенки футляров "лейблы" с описанием содержимого, и можно смело рассовывать окуляры по карманам, не опасаясь пачкания линз пальцами, попадания пыли и выпадения росы.
